Analog joystick
Bu madde, Oyunum kavram dizini kapsamında hazırlanmış bir sözlük incelemesidir.
Analog joystick, operatörün uyguladığı fiziksel yön ve kuvvet bilgisini sürekli (sürekli değişken) bir elektrik sinyaline dönüştüren, konumsal geri bildirimi iki boyutlu (veya çok eksenli) bir vektör olarak temsil eden bir giriş cihazıdır. Dijital joystick'lerin aksine yalnızca 'yukarı/aşağı/sol/sağ' gibi ikili durumlar üretmek yerine, kolu merkezi konumundan ne kadar ve hangi açıda saptırdığına orantılı olarak analog gerilim veya dijital sayısal değerler çıkarır. Bu süreklilik özelliği, uçak simülasyonlarından araç sürüşüne, müzik aletlerinden endüstriyel kontrol sistemlerine kadar hassas ve kademe kademe ayarlanabilir komutlar gerektiren uygulamalarda tercih edilir.
Temel Çalışma Prensibi: Sürekli Değişken Sinyalin Üretimi
Analog joystick'in kalbinde, kolun hareketini elektriksel bir değere çeviren mekanik-biyomekanik bir sistem yatar. Genellikle iki veya daha fazla eksende bağımsız olarak çalışan potansiyometreler (değişken dirençli elemanlar) kullanılır; her eksen için ayrı bir potansiyometre, hareketi o eksenin X ve Y koordinatları gibi iki alt eksene ayırarak tam bir 2B vektör bilgisini yakalar. Kol ortalanmış konumdan uzaklaştıkça, potansiyometrenin kaydırıcısı hareket eder ve bu da döngüdeki direnci değiştirir; buna karşılık gelen gerilim bölücüsü ise operatörün uyguladığı sapma miktarıyla doğru orantılı olarak sürekli değişen bir çıkış gerilimi üretir. Bu mekanizma sayesinde cihaz, 'hareket var ya da yok' bilgisinin ötesine geçerek hareketin büyüklüğünü de ifade eder.
Modern analog joystick'lerin çoğu artık potansiyometre yerine hall etkisi sensörleri veya optik kodlayıcılar kullanır; çünkü bunlar dokunma temassız çalışarak aşınmayı ortadan kaldırır ve ömrü uzatır. Hall sensörlü tasarımlarda, kolla birlikte hareket eden bir mıknatıs, sabit hall elemanının çıkışını manyetik alan yoğunluğundaki değişimle orantılı olarak değiştirir; böylece mekanik sürtünme ve gürültüsüz, son derece stabil bir sinyal elde edilir. Çıkış sinyali genellikle 0 ile 5 volt (veya bazen 3.3 volt) arasında değişirken, merkez konumunda yaklaşık 2.5 volt gibi orta bir değer sergiler; bu simetrik dağılım hem ileri-geri hem de sağ-sol yön bilgisini tek bir hat üzerinden taşıyabilir.
Bu sürekliliğin yarattığı en büyük avantaj, kontrolün 'kademe kademe' (stepless) doğasıdır. Bir dijital joystick yalnızca sınırlı sayıda durum sunarken, analog cihaz sonsuz çözünürlükte konum bilgisi verir; bu da uçak kanatçıkları gibi yüzdelik dilimlerle ayarlanan veya araç gaz pedalına benzer şekilde hassas hız kontrolü gereken senaryolar için idealdir. Sinyalin gerçekliği kadar onun dijitale çevrilmesi de kritiktir; analog-dijital dönüştürücüler (ADC) bu sürekli gerilimi mikroişlemcinin anlayabileceği sayısal değerlere indirger ve böylece joystick, oyun konsollarından endüstriyel CNC makinelerine kadar geniş bir yelpazede kullanılabilir.
Mekanik Tasarım Elemanları ve Malzeme Mimarisi
Analog joystick'in fiziksel mimarisinde, operatörün dokunduğu top veya kulp başı, bir mil üzerinden hareket aktarma gövdesine bağlanır. Bu mil, genellikle kauçuk veya silikon lastikle kaplanmış esnek bir bağlantıyla sabitlenir; bu elastomer halka iki işlev görür: bir yandan kolu merkezi konuma geri döndüren (centering) bir geri dönüş kuvveti sağlarken, diğer yandan aşırı sapma durumunda mekanik durdurucu olarak çalışarak sensörlerin fiziksel sınırlarına çarpmasını engeller. Esnek lastikli tasarım aynı zamanda 'joystick'in kendiliğinden ortalanması' özelliğini de sağlar; operatör eli bıraktığında kol, geri dönüş yaylarının etkisiyle doğal dinamik dengesi olan merkezi noktaya döner.
İç mekanizmada hareket aktarma elemanları ve eksen kılavuzları, cihazın ömrünü ve hassaslığını belirleyen kritik bileşenlerdir. Ucuz tasarımlarda yaygın olarak kullanılan potansiyometreli modellerde, kaydırıcıların zamanla aşınması 'ölü bölge' (dead zone) denilen ve operatörün küçük hareketlerini algılamadığı bir alanın oluşmasına yol açabilir; bu da hassas kontrolleri zorlaştırır. Buna karşılık endüstriyel ve profesyonel seviyedeki joystick'lerde paslanmaz çelik veya güçlendirilmiş polimer bileşenler, yüksek dayanıklılık ve tekrarlanabilirlik sunmak için kullanılır; ayrıca toz ve nemsizlenmeye karşı mühürlü tasarımlar da yaygındır.
Eksen sayısı ve hareket açısı, joystick'in uygulama alanını doğrudan belirler. Standart iki eksenli (X-Y) modeller yanal yön kontrolü için yeterli iken, üç veya dört eksenli tasarımlar ek fonksiyonları (örneğin trim ayarları veya gaz/tekerlek kontrolleri) tek bir cihazda birleştirir. Bazı özel uygulamalarda 'six-degrees-of-freedom' olarak adlandırılan ve hem yönü hem de basma/kırılma açısını ölçen altı eksenli joystick'ler, robotik ve simülasyon sistemlerinde çok daha zengin bir kontrol imkanı sunar; bunlarda her eksende ayrı sensör dizileri konum bilgisini üç boyutlu uzayda tam olarak yakalar.
Dijital Analog'la Karşılaştırma ve Performans Farklılıkları
Analog ve dijital joystick'ler arasındaki temel ayrım, ürettikleri bilgi türünün sürekliliğinde yatar. Bir dijystick (klasik düğme tipi) yalnızca sınırlı sayıda durum sunarken, analog cihaz sonsuz çözünürlükte konum bilgisi verir; bu da uçak kanatçıkları gibi yüzdelik dilimlerle ayarlanan veya araç gaz pedalına benzer şekilde hassas hız kontrolü gereken senaryolar için idealdir. Sinyalin gerçekliği kadar onun dijitale çevrilmesi de kritiktir; analog-dijital dönüştürücüler (ADC) bu sürekli gerilimi mikroişlemcinin anlayabileceği sayısal değerlere indirger ve böylece joystick, oyun konsollarından endüstriyel CNC makinelerine kadar geniş bir yelpazede kullanılabilir.
Bu farkın en somut karşılığı 'ölü bölge' kavrandır. Analog joystick'lerde operatörün çok küçük hareketlerini sistemin algılayamadığı başlangıç alanları oluşabilir; bu alan dijital sistemlerde de benzer şekilde mevcut olsa da, analog cihazların sürekliliği sayesinde ö死 bölgenin sınırları daha hassas biçimde programlanabilir ve 'eşikleme' (deadband) değerleri yazılımsal olarak ayarlanır. Bu esneklik, profesyonel simülasyonlarda doğal bir sürüş hissi yaratırken, aynı zamanda istenmeyen titreşim veya kaçırmaya bağlı hataları da filtreler.
Çözünürlük ve tepki doğruluğu açısından analog cihazlar genellikle üstündür; ancak bu avantaj bazı maliyetli yan etkiler de getirir. Analog sinyaller gürültüye daha açıktır: uzun kablolar, elektromanyetik parazit veya kalitesiz besleme gerilimleri çıkış sinyalinde dalgalanmalara yol açabilir ve bu da yanlış okumalara neden olabilir. Bu nedenle profesyonel uygulamalarda diferansiyel iletim, ekranlı kablolar ve yazılımsal filtreleme (örneğin ortalamalı geçiş filtresi) sıkça kullanılarak analog bilginin bütünlüğü korunur; dijital sistemlerde ise bu tür gürültü sorunları doğal olarak daha az görülür.
Uygulama Alanları ve Sektörel Kullanım

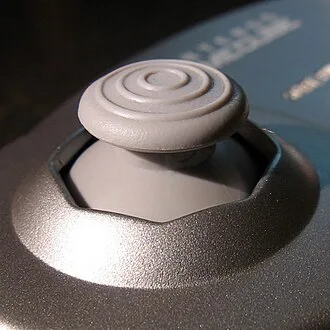

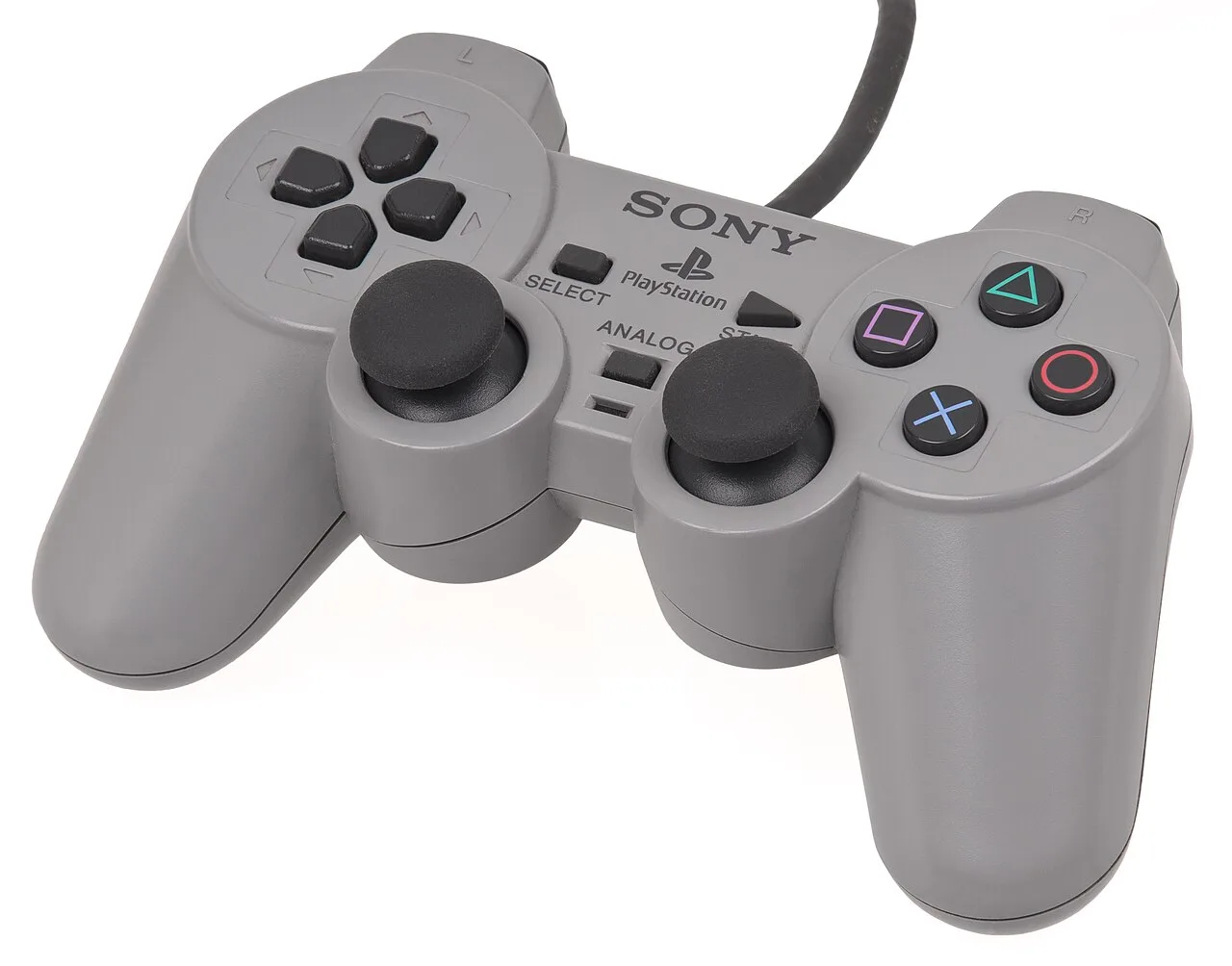

Analog joystick'in en yaygın kullanım alanlarından biri oyun endüstrisidir; özellikle simülasyon türündeki oyunlarda (uçak, araç, tren veya gemi simülasyonları) operatöre gerçekçi ve kademe kademe kontrol imkanı sunar. Oyun kontrollerinin standart analog çubukları (thumbsticks), oyuncunun parmağının uyguladığı baskıyı orantılı olarak algılayarak hızlanma, dönüş açısı veya hassas nişan alma gibi işlevleri sürükler; bu da platform oyunlarından yarış oyunlarına kadar geniş bir yelpazede doğal bir deneyim sağlar. Modern konsol kontrollerinin iki analog çubuğu artık endüstri standardına dönmüş ve neredeyse tüm oyun deneyiminin temel girdi elemanı haline gelmiştir.
Uydu, helikopter ve askeri simülasyon sistemleri de analog joystick'in kritik roller üstlendiği alanlardır. Bu bağlamda 'flight stick' olarak bilinen uçak kumandaları, pilotun kanatçık, dümen ve gaz kontrollerini tek bir cihazda birleştirebilmesi için çok eksenli analog sensörler içerir; uçuş kontrol bilgisayarlarna gönderilen sinyallerin sürekliliği, gerçek uçaklardaki hidrolik aktüatörlerin hassas hareketleriyle birebir uyum sağlar. Benzer şekilde helikopter kumandaları ve side-stick tasarımları, pilotun ince motor ve yön kontrollerini sürüklerken operatöre yüksek doğruluklu geri bildirim sunar.
Endüstriyel ve tıbbi uygulamalarda analog joystick'ler de yaygın olarak kullanılır. Robotik kollarda operatörün el hareketlerini hassas biçimde yönlendiren teleoperation sistemleri, CNC tezgahlarında alet başının konumunu ayarlayan elleçleme birimleri ve rehabilitasyon veya cerrahi robotiklerde cerrahın hareketlerini ölçeklendirerek aktaran arayüzler, analog sinyal sürekliliğinden doğrudan yararlanır. Ayrıca müzik endüstrisindeki bazı özel kontrol cihazları ve ses mühendisliği ekipmanlarında da hassas parametre ayarlamaları için kullanılmaktadır.
❓ Sıkça Sorulan Sorular (SSS)
Analog joystick ile dijystick arasındaki temel fark nedir ve bu fark hangi uygulamaları etkiler?
Temel fark, analog joystick'in operatörün uyguladığı sapma miktarını sürekli (sürekli değişken) bir sinyal olarak üretmesi; dijystick ise yalnızca sınırlı sayıda ikili durum ('yukarı/aşağı/sol/sağ') sunmasıdır. Bu süreklilik sayesinde analog cihaz, uçak kanatçıkları veya araç gaz pedalı gibi kademe kademe ve hassas ayar gerektiren uygulamalarda tercih edilir; dijital cihazlar ise yalnızca açık-kapalı komutların yeterli olduğu basit kontrol senaryolarında kullanılır.
Analog joystick'lerde 'ölü bölge' (dead zone) nedir ve neden önemlidir?
Ölü bölge, operatörün çok küçük hareketlerinin sistemin algılayamadığı merkezdeki başlangıç alanıdır. Analog cihazlarda süreklilik nedeniyle bu alan yazılımsal olarak hassas biçimde programlanabilir; gereğinden fazla küçültülmüş bir ö死 bölge istenmeyen titreşim ve kaçırmaya (drift) yol açarken, aşırı büyütüldüğünde ise ince kontroller kaybolur. Bu nedenle profesyonel sistemlerde ö死 bölgenin eşik değeri uygulamanın hassaslığına göre optimize edilir.
